Блок-контакты КБО, КБВ

Блок-контакты КБО, КБВ по существу являются датчиками механических перемещений, поскольку они преобразуют в электрические сигналы механические перемещения контролируемого оборудования, с которым связаны кинематически.

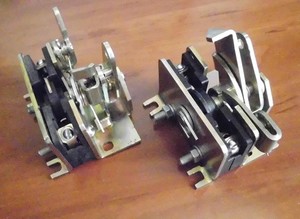

Блок-контакты КБВ 5БП.551.094.01 и КБО-А 5СЯ.551.039-02 состоят из блок-контакта КСА и ускоряющего механизма, обеспечивающего ускоренное переключение блок-контактов в конце хода привода выключателя.

Блок-контакты типа КБВ 5БП.551.094.01 и КБО-А 5СЯ.551.039-02 представляют собой комбинацию из контактов типа КСА с удлиненными выступающими частями контактных пластинок на поворотной шайбе и ускоряющего механизма с пружинной защелкой. Ускоряющий механизм состоит из храповика с собачкой и ударника, приводимого стальной тягой от вала привода посредством короткого рычага, посаженного на резьбе в тело вала. При вращении вала тяга перемещает ударник, который в конце хода привода на включение выбивает собачку храпового механизма. После выхода собачки из зацепления с храповым механизмом происходит быстрое переключение блок-контакта, и цепь разрывается.

При отключении выключателя происходит возврат в исходное положение вала привода и храповика ускоряющего механизма вместе с собачкой и поворотной шайбой. Цепь блок-контакта при этом замыкается.
