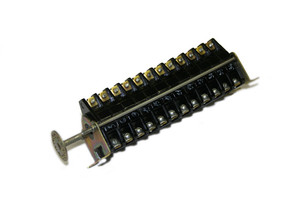

Блок-контакты КСАМ

Назначение и технические данные

1) Устройство коммутирующее вспомогательных цепей типа КСАМ (в дальнейшем коммутирующее устройство) предназначено для коммутации вспомогательных электронных цепей с номинальным током 10 А напряжением 220 В и 5А напряжением 380 В переменного тока частотой 50 Гц, 60 Гц и 1 А напряжением 220 В постоянного тока.

2) Коммутирующее устройство предназначено для работы в следующих условиях:

номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 для климатического исполнения УХЛ и Т категории размещения 3.

3) Основные технические данные коммутирующего устройства приведены в таблице.

Зажимы выводов должны обеспечивать присоединение одного проводника, разделенного под штырь, сечением от 1,0 до 2,5 мм2.

4) В условном обозначении типа коммутирующего устройства принято:

• КСА — буквенное обозначение вида устройства коммутирующего;
• М — условное обозначение модернизации устройства;
• II — условное обозначение номера серии;
• XX — условное обозначение номинального тока;
• X — условное обозначение вида крепления;
• 1 — двумя скобами;
• 2 — передней пластиной;
• X — условное обозначение угла поворота вала: 1-90°; 2-120°;
• X — условное обозначение наличия дополнительных устройств для соединения с приводом: дополнительные устройства отсутствуют (длинна выхода вала из корпуса 55мм):
  • 2 — диск;
  • 3 — диск с рычагом длинной 69 мм;
  • 4 — диск с рычагом длинной 123 мм;
  • XX —условное обозначение количества электрических цепей;
  • 02-2 цепи; 04-4 цепи; 06-6 цепей; 08-8 цепей; 10-10 цепей; 12-12 цепей.

XXXX — условное обозначение климатического исполнения и категории размещения.Поставляемые заводом коммутирующие устройства постоянно совершенствуются и улучшаются, поэтому возможны незначительные расхождения изделий по отношению к настоящей инструкции.

Состав оборудования

В комплект поставки входят:

• коммутирующее устройство;
• техническое описание и инструкция по эксплуатации на каждую партию коммутирующего устройства, отправляемых в один адрес, если иное количество не предусмотрено заказом потребителя.
